Roterende encoders

Referentienummers

• Encoders
• Verspanen, Productieautomatisering

Specificaties

Roterende encoder voor opbouw

Roterende encoders voor montage op machines en elektromotoren beschikken over een hoge beschermingsklasse tot IP66. Ze kunnen daardoor werken bij bedrijfstemperaturen tot wel 100 °C.

KCI 419 Dplus

• Absolute roterende encoders zonder eigen lagering
• Aanvullende meting van axiale verplaatsing
• Robuust inductief aftastprincipe
• Bestaande uit aftast- en rotoreenheid
• Hoge positioneringsnauwkeurigheid
• Buitendiameter ≈ 56 mm

Meer informatie over de KCI 419 Dplus kunt u vinden op onze website.

Serie ECN/EQN 1000

• Absolute roterende encoders met eigen lagering
• Statorkoppeling voor montage oppervlak
• Enkelzijdig open holle as
• Zeer hoge positioneringsnauwkeurigheid
• Buitendiameter ≈ 35 mm

Meer informatie over de serie ECN/EQN 1000 kunt u vinden op onze website.

Serie ERN 1000

• Incrementele roterende encoders met eigen lagering
• Statorkoppeling voor montage oppervlak
• Enkelzijdig open holle as
• Zeer hoge positioneringsnauwkeurigheid
• Buitendiameter ≈ 35 mm

Meer informatie over de serie ERN 1000 kunt u vinden op onze website.

ERN 1023

• Incrementele roterende encoders met eigen lagering
• Statorkoppeling voor montage oppervlak
• Enkelzijdig open holle as
• Hoge positioneringsnauwkeurigheid
• Blokcommutatiesignalen
• Buitendiameter ≈ 35 mm

Meer informatie over de ERN 1023 kunt u vinden op onze website.

Serie ECN/EQN 400

• Absolute roterende encoders met eigen lagering
• Statorkoppeling voor montage oppervlak
• Enkelzijdig open of doorgaande holle a
• Zeer hoge positioneringsnauwkeurigheid
• Ook beschikbaar met Functional Safety
• Buitendiameter ≈ 56 mm

Meer informatie over de serie ECN/EQN 400 kunt u vinden op onze website.

Serie ERN 400

• Incrementele roterende encoders met eigen lagering
• Statorkoppeling voor montage oppervlak
• Enkelzijdig open of doorgaande holle as
• Zeer hoge positioneringsnauwkeurigheid
• Buitendiameter ≈ 56 mm

Meer informatie over de serie ERN 400 kunt u vinden op onze website.

Serie ECN 100

• Absolute roterende encoders met eigen lagering
• Statorkoppeling voor montage oppervlak
• Doorgaande holle as tot 50 mm
• Zeer hoge positioneringsnauwkeurigheid
• Buitendiameter ≈ 87 mm

Meer informatie over de serie ECN 100 kunt u vinden op onze website.

Serie ERN 100

• Incrementele roterende encoders met eigen lagering
• Statorkoppeling voor montage oppervlak
• Doorgaande holle as tot 50 mm
• Zeer hoge positioneringsnauwkeurigheid
• Buitendiameter ≈ 87 mm

Meer informatie over de serie ERN 100 kunt u vinden op onze website.

Serie ROC/ROQ 1000

• Absolute roterende encoders met eigen lagering
• Synchroflens
• Massieve as voor afzonderlijke askoppeling
• Zeer hoge positioneringsnauwkeurigheid
• Buitendiameter ≈ 35 mm

Meer informatie over de serie ROC/ROQ 1000 kunt u vinden op onze website.

Serie ROD 1000

• Incrementele roterende encoders met eigen lagering
• Synchroflens
• Massieve as voor afzonderlijke askoppeling
• Zeer hoge positioneringsnauwkeurigheid
• Buitendiameter ≈ 35 mm

Meer informatie over de serie ROD 1000 kunt u vinden op onze website.

Serie ROC/ROQ 400

• Absolute roterende encoders
• Synchro- en klemflens
• Massieve as voor afzonderlijke askoppeling
• Ook beschikbaar met Functional Safety
• Zeer hoge positioneringsnauwkeurigheid
• Buitendiameter ≈ 56 mm

Meer informatie over de serie ROC/ROQ 400 kunt u vinden op onze website.

Serie ROD 400

• Incrementele roterende encoders met eigen lagering
• Synchro- of klemflens
• Massieve as voor afzonderlijke askoppeling
• Zeer hoge positioneringsnauwkeurigheid
• Buitendiameter ≈ 56 mm

Meer informatie over de serie ROD 400 kunt u vinden op onze website.

Serie ROD 600

• Incrementele roterende encoders met eigen lagering
• Klemflens
• Massieve as met inlegspie voor afzonderlijke askoppeling
• Hoge positioneringsnauwkeurigheid
• TTL- en HTL-uitgangssignalen
• Buitendiameter ≈ 66 mm

Meer informatie over de serie ROD 600 kunt u vinden op onze website.

Serie ROD 1900

• Incrementele roterende encoders met eigen lagering
• Voor flens- of voetmontage
• Massieve as met inlegspie voor afzonderlijke askoppeling
• Hoge positioneringsnauwkeurigheid
• HTL- en HTLs-uitgangssignalen
• Buitendiameter ≈ 120 mm

Meer informatie over de serie ROD 1900 kunt u vinden op onze website.

HR 1120

• Elektronisch handwiel met eigen lagering
• Inbouwversie
• Met mechanische vergrendeling
• TTL-uitgangssignalen
• Buitendiameter 60 mm

Meer informatie over de HR 1120 kunt u vinden op onze website.

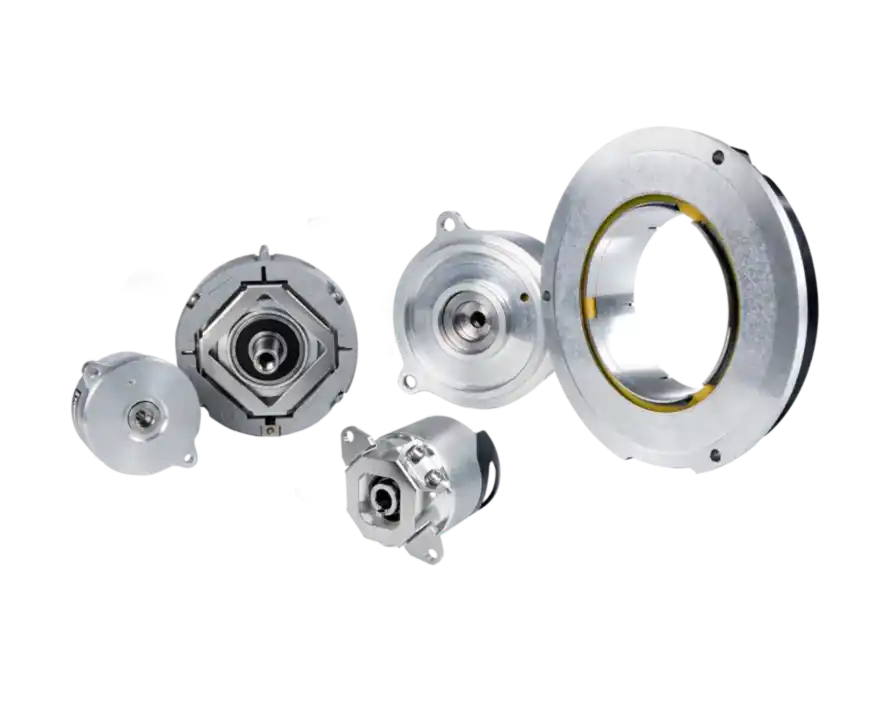

Roterende encoders voor inbouw

Roterende encoders voor inbouw in apparaten of motorbehuizingen hebben een hoge trillingsbestendigheid en kunnen bedrijfstemperaturen tot 120 °C aan. Ze worden geleverd met beschermingsklassen tot IP40.

Serie KCI 120 Dplus

• Absolute roterende encoder zonder eigen lagering
• Aanvullende functie tweede positiemeting
• Doorgaande holle as
• Robuust inductief tastprincipe
• Bestaande uit een tasteenheid en twee rotoreenheden
• Beschikbaar met Functional Safety tot SIL 3
• Hoge positioneringsnauwkeurigheid
• Apparaatdiameter ≈ 81 mm / 65 mm

Meer informatie over de serie KCI 120 Dplus kunt u vinden op onze website.

Serie ECN/EQN 1100

• Absolute roterende encoder met eigen lagering
• Statorkoppeling voor eindvlak
• Enkelzijdig open holle as
• Zeer hoge positioneringsnauwkeurigheid
• Beschikbaar met Functional Safety
• Apparaatdiameter ≈ 35 mm

Meer informatie over de serie ECN/EQN 1100 kunt u vinden op onze website.

Serie ECN/EQN 1300

• Absolute roterende encoders met eigen lagering
• Statorkoppeling voor asmontage
• Conische as
• Zeer hoge positioneringsnauwkeurigheid
• Beschikbaar met Functional Safety
• Apparaatdiameter ≈ 56 mm

Meer informatie over de serie ECN/EQN 1300 kunt u vinden op onze website.

Serie KCI/KBI 100

• Absolute roterende encoder zonder eigen lagering
• Bestaande uit tast- en rotoreenheid
• Robuust inductief tastprincipe
• Zeer geringe totale lengte
• Hoge positioneringsnauwkeurigheid
• Apparaatdiameter ≈ 74 mm

Meer informatie over de serie KCI/KBI 100 kunt u vinden op onze website.

Serie KCI/KBI 1300

• Absolute roterende encoder zonder eigen lagering
• Bestaande uit tast- en rotoreenheid
• Robuust inductief tastprincipe
• Zeer geringe totale lengte
• Hoge positioneringsnauwkeurigheid
• Apparaatdiameter ≈ 56 mm

Meer informatie over de serie KCI/KBI 1300 kunt u vinden op onze website.

Serie ECI/EBI/EQI 1100

• Absolute roterende encoder zonder eigen lagering
• Robuuste inductieve aftasting
• Enkelzijdig open holle as
• Geringe totale lengte
• Hoge positioneringsnauwkeurigheid
• Beschikbaar met Functional Safety tot SIL 3
• Apparaatdiameter ≈ 35 mm

Meer informatie over de serie ECI/EBI/EQI 1100 kunt u vinden op onze website.

Serie ECI/EBI/EQI 1300

• Absolute roterende encoder zonder eigen lagering
• Robuust inductief tastprincipe
• Geringe totale lengte
• Hoge positioneringsnauwkeurigheid
• Enkelzijdig open holle as of conische as
• Beschikbaar met Functional Safety tot SIL 3
• Apparaatdiameter ≈ 56 mm

Meer informatie over de serie ECI/EBI/EQI 1300 kunt u vinden op onze website.

Serie ECI/EBI 100

• Absolute roterende encoders zonder eigen lagering
• Robuust inductief tastprincipe
• Zeer geringe totale lengte
• Doorgaande holle as tot Ø 50 mm
• Hoge positioneringsnauwkeurigheid
• Apparaatdiameter ≈ 91 mm

Meer informatie over de serie ECI/EBI 100 kunt u vinden op onze website.

Serie ECI/EBI 4000

• Absolute roterende encoders zonder eigen lagering
• Robuuste inductieve aftasting
• Bestaande uit tast- en rotoreenheid
• Geringe totale lengte
• Doorgaande holle as Ø 90 mm en Ø 180 mm
• Beschikbaar met Functional Safety tot SIL 3
• Hoge positioneringsnauwkeurigheid

Meer informatie over de serie ECI/EBI 4000 kunt u vinden op onze website.

Serie ERN 1300

• Incrementele roterende encoders met eigen lagering
• Statorkoppeling voor asmontage
• Conische as
• Zeer hoge positioneringsnauwkeurigheid
• Met blok- en sinuscommutatiesignalen
• Apparaatdiameter ≈ 56 mm

Meer informatie over de serie ERN 1300 kunt u vinden op onze website.

ERN 1023

• Incrementele roterende encoders met eigen lagering
• Statorkoppeling voor eindvlak
• Enkelzijdig open holle as
• Blokcommutatiesignalen
• Apparaatdiameter ≈ 35 mm

Meer informatie over de ERN 1023 kunt u vinden op onze website.

ERN 1123

• Incrementele roterende encoders met eigen lagering
• Statorkoppeling voor eindvlak
• Doorgaande holle as
• Hoge positioneringsnauwkeurigheid
• Blokcommutatiesignalen
• Apparaatdiameter ≈ 35 mm

Meer informatie over de ERN 1123 kunt u vinden op onze website.

HR 1120

• Elektronisch handwiel met eigen lagering
• Inbouwversie
• Met mechanische vergrendeling
• Apparaatdiameter 60 mm

Meer informatie over de HR 1120 kunt u vinden op onze website.

Serie ERO 1400

• Incrementele roterende encoders zonder eigen lagering
• Geringe totale lengte
• Enkelzijdig open en doorgaande holle as
• Hoge positioneringsnauwkeurigheid
• Apparaatdiameter ≈ 35 mm

Meer informatie over de serie ERO 1400 kunt u vinden op onze website.

Serie ERO 1200

• Incrementele roterende encoders zonder eigen lagering
• Bestaande uit tast- en rotoreenheid
• Geringe totale lengte
• Doorgaande holle as
• Hoge positioneringsnauwkeurigheid
• Apparaatdiameter ≈ 56 mm

Meer informatie over de serie ERO 1200 kunt u vinden op onze website.

Serie AEF 1300

• Absolute roterende encoders met eigen lagering
• Statorkoppeling voor asmontage
• Zeer hoge positioneringsnauwkeurigheid
• Apparaatdiameter ≈ 56 mm

Meer informatie over de serie AEF 1300 kunt u vinden op onze website.
