Lineaire encoders

Referentienummers

• Encoders
• Verspanen, Encoder, Lineaire encoder, Productieautomatisering, Lineaire assen, Liniaal

Specificaties

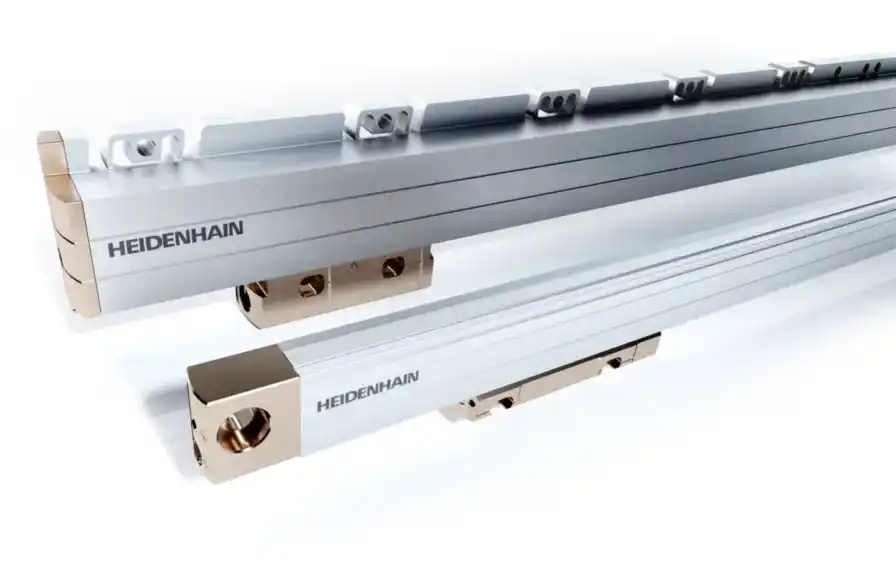

Gesloten lineaire encoders

Gesloten lineaire encoders zijn optimaal beschermd tegen stof, spanen en spatwater. Ze zijn met name geschikt voor toepassing op NC-bestuurde en handbediende gereedschapsmachines. Bij gesloten lineaire encoders beschermt een aluminiumbehuizing de liniaal, de aftastkop en de geleiding tegen spanen, stof en koelwaterwater. De behuizing wordt aan de onderzijde afgedicht met elastische afdichtlippen. De aftastkop glijdt praktisch wrijvingsloos langs de liniaal. Een koppeling verbindt de aftastkop met de montagevoet en compenseert eventuele uitlijnfouten tussen de liniaal en de machineslede.

Serie LC 100

• Absolute lineaire encoder
• Grote liniaalbehuizing
• Hoge trillingsbestendigheid
• Ook beschikbaar met Functional Safety

Meer informatie over de Serie LC 100 kunt u vinden op onze website.

Serie LC 400

• Absolute lineaire encoder
• Kleine liniaalbehuizing
• Ook beschikbaar met Functional Safety

Meer informatie over de Serie LC 400 kunt u vinden op onze website.

Serie LC 200

• Absolute lineaire encoder
• Grote liniaalbehuizing
• Hoge trillingsbestendigheid
• Voor grote meetlengten tot 28 m

Meer informatie over de Serie LC 200 kunt u vinden op onze website.

LB 383

• Incrementele lineaire encoder
• Grote liniaalbehuizing
• Voor grote meetlengten tot 72 m

Meer informatie over de LB 383 kunt u vinden op onze website.

LF 185

• Incrementele lineaire encoder
• Grote liniaalbehuizing
• Zeer hoge herhalingsnauwkeurigheid

Meer informatie over de LF 185 kunt u vinden op onze website.

LF 485

• Incrementele lineaire encoder
• Kleine liniaalbehuizing
• Zeer hoge herhalingsnauwkeurigheid

Meer informatie over de LF 485 kunt u vinden op onze website.

Serie LS 100

• Incrementele lineaire encoder
• Kleine liniaalbehuizing
• Geschikt voor beperkte inbouwruimtes

Meer informatie over de Serie LS 100 kunt u vinden op onze website.

Serie LS 400

• Incrementele lineaire encoder
• Kleine liniaalbehuizing
• Geschikt voor beperkte inbouwruimtes

Meer informatie over de Serie LS 400 kunt u vinden op onze website.

Open lineaire encoders

Open lineaire encoders werken zonder mechanisch contact tussen aftastkop en liniaal resp. maatband. Typische toepassingsgebieden zijn productie- en meetinstallaties in de halfgeleiderindustrie, assemblageautomaten en direct drive systemen. Open lineaire encoders bestaan uit een liniaal resp. een maatband en een tastkop. De foto-elektrische aftasting gebeurt contactloos en daardoor slijtvast. Deze methode detecteert zelfs de kleinste schaalintervallen van enkele micrometers en genereert uitgangssignalen met zeer geringe signaalperioden.

Serie LIC 4100

• Absolute lineaire encoder
• Hoge naukeurigheid en grote meetlengten
• Verschillende montagemogelijkheden
• Schaalverdeling op stalen maatband, glaskeramiek of glas
• Ook beschikbaar met Functional Safety

Meer informatie over de Serie LIC 4100 kunt u vinden op onze website.

Serie LIC 4100 V

• Voor hoog vacuüm
• Absolute lineaire encoder
• Hoge nauwkeurigheid en grote meetlengten
• Verschillende montagemogelijkheden
• Schaalverdeling op stalen maatband, glaskeramiek of glas

Meer informatie over de Serie LIC 4100 V kunt u vinden op onze website.

Serie LIC 3100

• Absolute lineaire encoder
• Hoge montagetolerantie
• Voor eenvoudige toepassingen

Meer informatie over de Serie LIC 3100 kunt u vinden op onze website.

Serie LIC 2100

• Absolute lineaire encoder
• Hoge montagetolerantie
• Voor eenvoudige toepassingen

Meer informatie over de Serie LIC 2100 kunt u vinden op onze website.

Serie LIP 200

• Incrementele lineaire encoder
• Zeer hoge nauwkeurigheid
• Zeer geringe signaalperiode
• Hoge verplaatsingssnelheden
• Grote meetlengtes

Meer informatie over de Serie LIP 200 kunt u vinden op onze website.

Serie LIP 6000

• Incrementele lineaire encoder
• Zeer hoge nauwkeurigheid
• Hoge verplaatsingssnelheden
• Grote meetlengtes
• Geschikt voor beperkte inbouwruimtes
• Eindschakelaar en homing-spoor

Meer informatie over de Serie LIP 6000 kunt u vinden op onze website.

Serie LIP 6000 Dplus

• Incrementele lineaire encoder
• Diagonale verdeling ±45°
• Hoge verplaatsingssnelheden
• Grote meetlengtes
• Interface: EnDat 3

Meer informatie over de Serie LIP 6000 Dplus kunt u vinden op onze website.

Serie LIF 400

• Incrementele lineaire encoder
• Zeer hoge nauwkeurigheid
• Eenvoudige bevestigin door lijmen
• Eindschakelaar en homing-spoor

Meer informatie over de Serie LIF 400 kunt u vinden op onze website.

Serie LIF 400 V

• Voor hoog vacuüm
• Incrementele lineaire encoder
• Zeer hoge nauwkeurigheid
• Eindschakelaar en homing spoor

Meer informatie over de Serie LIF 400 V kunt u vinden op onze website.

Serie LIDA 400

• Incrementele lineaire encoder
• Hoge nauwkeurigheid en grote meetlengten
• Verschillende montagemogelijkheden

Meer informatie over de Serie LIDA 400 kunt u vinden op onze website.

Serie LIDA 200

• Incrementele lineaire encoder
• Hoge montagetolerantie
• Voor eenvoudige toepassingen
• Eenvoudige montage door geïntegreerde functieweergave

Meer informatie over de Serie LIDA 200 kunt u vinden op onze website.

Tweecoördinaten-lineaire encoder PP 281

• Incrementeel tweecoördinaten-lineaire encoder
• Vlakke faserasterstructuur op verdelingsdrager
• Uitert nauwkeurige positiemeting in het vlak

Meer informatie over de Tweecoördinaten-lineaire encoder PP 281 kunt u vinden op onze website.
