Omschrijving

5-assig frezen heeft vaak veel voordelen ten opzichte van 3-assig frezen. Bij een 3-assige bewerking, beweegt de tafel met het werkstuk in 3 richtingen, waardoor het zwaartepunt tijdens het bewerkingsproces voortdurend verandert. Bij 5-assig simultaan frezen beweegt de tafel tijdens de bewerking met het werkstuk mee, zodat de frees loodrecht op het werkstuk de bewerking kan verrichten. Hoewel het complexer is, kan daarmee in een kortere set-up en in een kortere cyclustijd een complex werkstuk in één opspanning compleet bewerkt worden.

Voor veel werkstukken is geen 5-assige simultaan bewerking vereist, maar kan de 5-assige freesmachine perfect gebruikt worden om het werkstuk op 5 vlakken te bewerken in plaats van vele malen om te spannen, wat veel tijd in beslag neemt en het risico op fouten verhoogt. Dit maakt 5-assige freesmachines uitermate geschikt voor het produceren van complexere producten met maximaal gebruiksgemak in één opspanning.

In de line-up van DN Solutions, voorheen Doosan Machine Tools, hebben we de DNM, VC, VCF, DVF en FM serie 5-assige bewerkingscentra.

SpecificatiesDocumentatie 10

Referentienummers

Specificaties

Dormac CNC Solutions heeft de volgende 5-assige bewerkingscentra

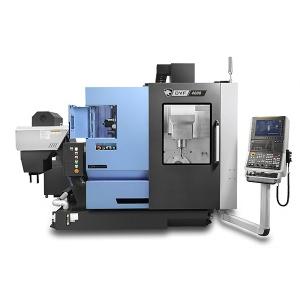

DN Solutions DVF 4000 5-assig bewerkingscentrum

Specificaties

DN Solutions 5-assig bewerkingscentrumDVF 4000 5-AX
Tafel grootte400 mm
Max werkstuk gewicht200 kg
Verplaatsing X-as620 mm
Verplaatsing Y-as440 mm
Verplaasting Z-as430 mm
Spil opnameBig Plus ISO 40
Toerental12.000 omw/min
Spindelmotor18.5/11 kW
Gewicht7.500 kg

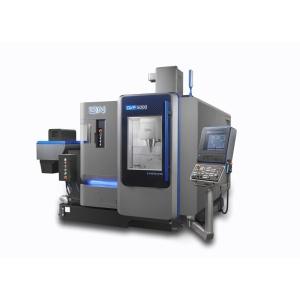

DN Solutions DVF 5000 5-assig bewerkingscentrum Gen. II

Specificaties

SpecificatieWaarde
TafelgrootteØ630 mm
Max. werkstukformaatØ600 x H500 mm
X/Y/Z- verplaatsing650 / 520 /480 mm
Spilsnelheid15.000 tpm (std), 20.000 tpm (opt)
Spilvermogen37 kW
Spilkoppel230 Nm
Gereedschapswissel3,8 sec
AutomatiseringAWC-compatibel (tot 40 pallets)
KoelsysteemGeavanceerde thermische compensatie
BesturingsoptiesFANUC, Siemens SINUMERIK ONE, Heidenhain TNC7

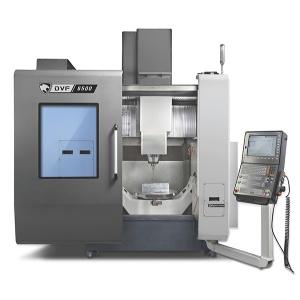

DN Solutions DVF 6500 - DVF 8000 5-assige bewerkingscentra

Specificaties

DN Solutions 5-assig bewerkingscentrumDVF 6500DVF 8000DVF 8000T
Tafel grootte650 mm800 mm800 mm
Max. werkstuk gewicht600 kg1400 kg700 kg
Verplaatsing X-as750 mm1000 mm1000 mm
Verplaatsing Y-as785 mm900 mm900 mm
Verplaatsing Z-as600 mm685 mm685 mm
Spil opnameBig Plus ISO 40Big Plus ISO 40HSK-T63
Toerental12.000 omw/min12.000 omw/min18.000 omw/min
Spindelmotor22 kW22 kW22 kW
Gewicht14.500 kg25.000 kg25.000 kg

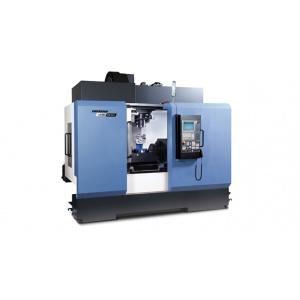

DN Solutions DNM 350 5-assig bewerkingscentrum

Specificaties

Doosan 5-assig bewerkingscentrumDNM 350 5-AX
Tafelgrootte350 mm
Max. werkstuk gewicht250 kg
Verplaatsing X-as600 mm
Verplaatsing Y-as655 mm
Verplaatsing Z-as500 mm
Spil opnameBig Plus ISO 40
Toerental12.000 / 20.000 omw/min
Spindelmotor15 / 22 / 32 kW
Gewicht85.000 kg

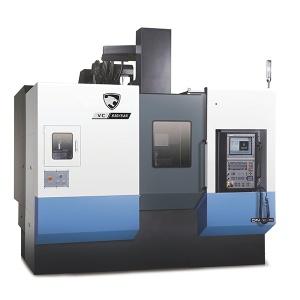

DN Solutions VC 630 5-assig Verticaal bewerkingscentrum

Specificaties

Verticaal bewerkingscentrumVC 630 5-AX
Tafel grootte630 mm
Max werkstuk gewicht500 kg
Verplaatsing X-as650 mm
Verplaatsing Y-as765 mm
Verplaatsing Z-as520 mm
Spil opnameBig Plus ISO 40
Toerental12.000 rpm
Spindelmotor22 kW
Gewicht10.000 kg

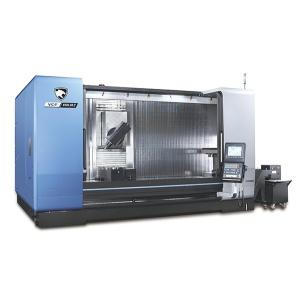

DN Solutions VCF 850 II serie Pendelfreesmachine

Specificaties

L: Lange uitvoering
S: Verdraaibare spindelkop
R: Rondtafel

PendelfreesmachineVCF 850SR | 850LSR II
Tafel grootte2.500 x 870 mm
Maximaal werkstuk gewicht3.500 kg
Verplaatsing X-as2.000 mm
Verplaatsing Y-as850 mm
Verplaatsing Z-as800 mm
B-as verdraaiing220 (+110, -110)
Spil opnameBT,DIN,HSK
Toerental12.000 omw/min
Spindelmotor22/18,5 kW
Gewicht22.000 \ 24.000 kg


LITZ LU-400 5-assig Verticaal bewerkingscentrum

Specificaties

Litz Verticaal bewerkingscentrumLU-400 5-AX
Tafel grootte450 mm
Max. werkstuk gewicht200 kg
Verplaatsing X-as400 mm
Verplaatsing Y-as350 mm
Verplaatsing Z-as350 mm
Toerental12.000 omw/min
Spindelmotor5,5/7,5 kW
Gewicht6.000 kg


LITZ LU-800 5-assig bewerkingscentrum

Specificaties

Litz 5-assig bewerkingscentrumLU-800 5-AX
Tafel grootte800 mm
Max. werkstuk gewicht1.000 kg
Verplaatsing X-as800 mm
Verplaatsing Y-as900+330 mm
Verplaatsing Z-as620 mm
Toerental12.000 omw/min
Spindelmotor20/37 kW
Gewicht19.000 kg

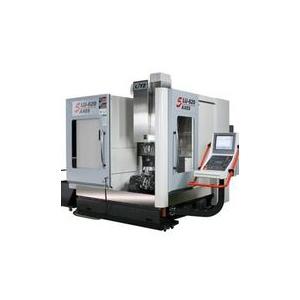

LITZ LU-620 5-assig Verticaal bewerkingscentrum

Specificaties

Litz Verticaal bewerkingscentrumLU-620 5-AX
Max. tafel grootte650 mm
Tafel grootte zonder ring500 mm
Max. werkstuk gewicht horizontaal300 kg
Max. werkstuk gewicht verticaal200 kg
Verplaatsing X-as620 mm
Verplaatsing Y-as520 mm
Verplaatsing Z-as460 mm
Toerental12.000 omw/min
Spindelmotor18/21 kW
Gewicht8.000 kg


LITZ LU-1200 5-assig Verticaal bewerkingscentrum

Specificaties

Litz Verticaal bewerkingscentrumLU-1200 5-AX
Tafel grootte1.150 mm
Max. werkstuk gewicht2.000 kg
Verplaatsing X-as1.100 mm
Verplaatsing Y-as1.370+380 mm
Verplaatsing Z-as800 mm
Toerental8.000 omw/min
Spindelmotor27 kW
Gewicht29.000 kg

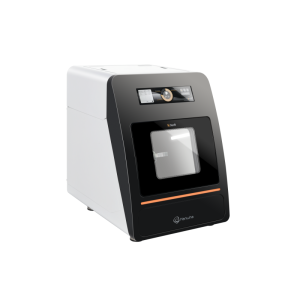

Hanwha HDenfit - 5-assige Dental CNC Freesmachine

Specificaties

EigenschapSpecificatie
Spindelsnelheid6.000 - 60.000 RPM
SpindelvermogenMax. 800W, 13,5 Ncm
ATC14 tools
MotorServo 200W, 3000 r/min
Verplaatsing (X/Y/Z)164 x 102 x 92 mm
A-as+30° ~ -50°
B-as360°
Afmetingen (machine)546 x 717 x 728 mm
Gewicht (machine)145 kg
