CNC-TAKANG Teach-in CNC draaibanken

Referentienummers

• CNC draaimachines
• CNC-TAKANG
• Verspanen, CNC, CNC Draaibanken, Draaimachines

Specificaties

CNC-Takang biedt het volgende gamma:

TNC460 serie met o.a.:

• Spildoorlaat: Ø 52 mm
• Vrije swing boven het bed: Ø 460 mm
• Vrije swing boven slede: Ø 240 mm
• Afstand tussen de centers: 1.000 mm of 1.500 mm

TNC530 serie met o.a.:

• Spildoorlaat: Ø 80 mm
• Vrije swing boven het bed: Ø 530 mm
• Vrije swing boven slede: Ø 300 mm
• Afstand tussen de centers: 1. 000 mm of 1.500 mm

TNC600 serie met o.a.:

• Spildoorlaat: Ø 80 mm
• Vrije swing boven het bed: Ø 600 mm
• Vrije swing boven slede: Ø 370 mm
• Afstand tussen de centers: 2.000 mm ~ 3.000 mm

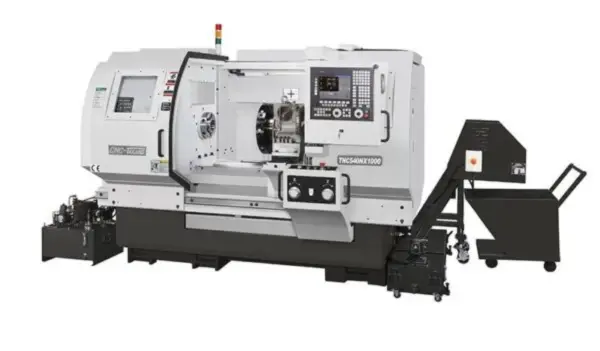

TNC460N serie met o.a.:

• Spildoorlaat: Ø 56 mm
• Vrije swing boven het bed: Ø 460 mm
• Vrije swing boven slede: Ø 230 mm
• Afstand tussen de centers: 1.000 mm, 1.500 mm, 2.000 mm

TNC540N serie met o.a.:

• Spildoorlaat: Ø 85 mm of Ø 105 mm
• Vrije swing boven het bed: Ø 540 mm
• Vrije swing boven slede: Ø 310 mm
• Afstand tussen de centers: 1.000 mm, 1.500 mm, 2.000 mm

TNC630N serie met o.a.:

• Spildoorlaat: Ø 85 mm, Ø 105 mm of Ø 153 mm
• Vrije swing boven het bed: Ø 630 mm
• Vrije swing boven slede: Ø 400 mm
• Afstand tussen de centers: 1.000 mm, 1.500 mm, 2.000 mm

TNC660A serie met o.a.:

• Spildoorlaat: Ø 104 mm
• Vrije swing boven het bed: Ø 600 mm
• Vrije swing boven slede: Ø 360 mm
• Afstand tussen de centers: 1.500 mm ~ 5.000 mm

TNC770A serie met o.a.:

• Spildoorlaat: Ø 104 mm of Ø 155 mm
• Vrije swing boven het bed: Ø 770 mm
• Vrije swing boven slede: Ø 470 mm
• Afstand tussen de centers: 1.500 mm ~ 5.000 mm

TNC890A serie met o.a.:

• Spildoorlaat: Ø 104 mm, Ø 155 mm of Ø 230 mm
• Vrije swing boven het bed: Ø 900 mm
• Vrije swing boven slede: Ø 600 mm
• Afstand tussen de centers: 1.500 mm ~ 5.000 mm

LA serie met o.a:

• Spildoorlaat: Ø 100 mm ~ Ø 228 mm
• Vrije swing boven het bed: Ø 660 mm ~ Ø 1000 mm
• Vrije swing boven slede: Ø 370 mm ~Ø 700 mm
• Afstand tussen de centers: 1.520 mm~ 6.050 mm

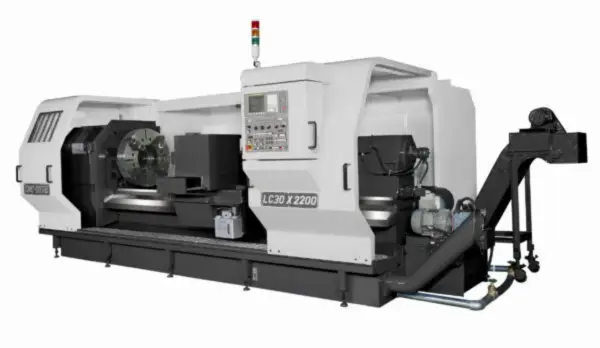

LC serie met o.a.:

• Spildoorlaat: Ø 152 mm ~ Ø 368 mm
• Vrije swing boven het bed: Ø 770 mm ~ Ø 1.265 mm
• Vrije swing boven slede: Ø 350 mm ~ Ø 860 mm
• Afstand tussen de centers: 1200~8200 mm

LD serie met o.a:

• Spildoorlaat: Ø 152 mm ~ Ø 533 mm
• Vrije swing boven het bed: Ø 1.135 mm ~Ø 1.520 mm
• Vrije swing boven slede: Ø 720 mm ~ Ø 1.110 mm
• Afstand tussen de centers: 1.400~10.150 mm

LB serie met o.a.

• Spildoorlaat: Ø 152 mm ~ Ø 368 mm
• Vrije swing boven het bed: Ø 1.000 mm
• Vrije swing boven slede: Ø 520 mm
• Geen tegencenter!

LAN serie met o.a.:

• Spildoorlaat: Ø 100 mm ~ Ø 228 mm
• Vrije swing boven het bed: Ø 820 mm ~ Ø 1.016 mm
• Vrije swing boven slede: Ø 470 mm ~ Ø 670 mm
• Afstand tussen de centers: 1.200 mm ~ 6.200 mm

FA-N serie met o.a.:

• Spildoorlaat: Ø 152 mm ~ Ø 533 mm
• Vrije swing boven het bed: Ø 1.170 mm ~ Ø 2.550 mm
• Vrije swing boven slede: Ø 845 mm ~ Ø 2.215 mm
• Afstand tussen de centers: 2.150 mm ~14.150 mm

FA-H serie met o.a.:

• Spildoorlaat: Ø 203 mm
• Vrije swing boven het bed: Ø 1.170 mm ~ Ø 2.550 mm
• Vrije swing boven slede: Ø 845 ~ Ø 2.215 mm
• Afstand tussen de centers: 2.150 mm ~14.150 mm

FB serie met o.a.:

• Spildoorlaat: Ø 208 mm of Ø 259 mm
• Vrije swing boven het bed: Ø 1.800 mm ~ Ø 2.500 mm
• Vrije swing boven slede: Ø 1.240 mm ~ Ø 1.940 mm
• Afstand tussen de centers: 3.000 mm ~12.000 mm
