3D modelleersoftware voor opspanningen

Referentienummers

• Metrologiesoftware
• RENISHAW
• 3D, Software, Opspansystemen, Opspannen

Samenstelling

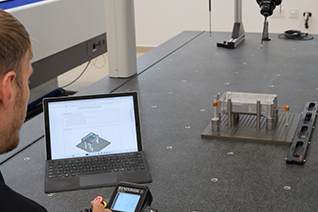

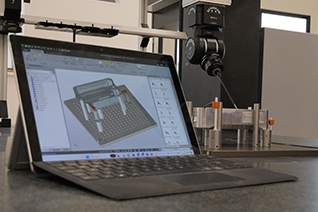

Renishaw FixtureBuilder is een 3D modelleersoftwarepakket om opspanningen mee te creëren. Het biedt de functie 'Build it' om werkinstructies te genereren en offline programmeren voor een CMM, Equator™ of vision-inspectie te ondersteunen.

Waarom de Renishaw FixtureBuilder software?

Renishaw FixtureBuilder is gebruikersvriendelijke software, om opspanningen te creëren die te integreren zijn in inspectiesoftware. De gebruiker kan een opspanning virtueel samenstellen en daardoor opspanningen creëren nog voordat producten in productie zijn. Daarnaast creëert de 'Build it’ functionaliteit een set eenvoudige werkinstructies waarmee iedereen de opspanning gemakkelijk kan opbouwen, zodat deze betrouwbaar en herhaalbaar is. Bij het ontwerpen en documenteren van hun modulaire opspanningen hebben gebruikers toegang tot de gehele catalogus van Renishaw opspanelementen voor metingen.

Deze software is te gebruiken met een CAD-model van het geïnspecteerde product. Dit wordt geïmporteerd in FixtureBuilder, waarna de opspanning er omheen gebouwd wordt. Het geheel van opspanning met geïnspecteerd product kan vervolgens geëxporteerd worden naar inspectiesoftware. FixtureBuilder ondersteunt de meeste CAD-formaten, waaronder IGES, SAT en STEP.

FixtureBuilder biedt zijn gebruikers een groot aantal voordelen, die voortkomen uit Renishaws uitstekende kennis van praktisch meten en producten inspecteren.

Prestaties

Gebruiksgemak

Heldere en overzichtelijke bibliotheken
Alle standaard voetplaten en opspanelementen zijn handig ondergebracht in catalogi met tabbladen, gegroepeerd per soort element en schroefdraadmaat.

Intelligente versleepfunctionaliteit
Sleep de elementen simpelweg naar een plaats op een voetplaat of een ander element. De *SmartSnap®* technologie zet ze automatisch goed neer, en geeft daarbij het betreffende schroefgat en de X-, Y- en Z-coördinaten aan.

Snelste manier om producten te manipuleren
Met de TriBall®* voorziening kunnen gebruikers van de FixtureBuilder software hun producten onafhankelijk verplaatsen in de 3D werkruimte.

Gemakkelijk te gebruiken geleidemechanisme
Met de gemakkelijk te gebruiken geleidingsfunctie kan het te inspecteren product nauwkeurig in de opspanning geplaatst worden. Tot de beschikbare manieren van geleiding behoren onder meer uitlijnen, samenbrengen, concentrisch en tangent.

*SmartSnap® en TriBall® zijn geregistreerde handelsmerken van IronCAD.

Flexibiliteit

Compatibel met 3D CAD
FixtureBuilder biedt de mogelijkheid om de meest gangbare 3D CAD-bestanden te importeren of te exporteren (Parasolid, STEP, ACIS, STL, IGES en meer).

Voldoe aan de kwaliteitsnormen
Verbeter uw overeenstemming met kwaliteitsnormen. De functie 'Build it' is een van de belangrijkste voordelen voor alle gebruikers van de FixtureBuilder software. Hiermee zijn een complete materiaallijst en werkinstructies te produceren voor elke ontworpen opspanning en is naadloze functionaliteit en compatibiliteit verzekerd met in de industrie gangbare inspectieprogramma's.

Bibliotheken op maat
Gebruikers kunnen opspanningen en voetplaten op maat creëren, die op te slaan zijn in zelf gedefinieerde bibliotheken voor later gebruik.

QuickLoad railondersteuning
Ontwerp opspanningen voor het inspecteren van producten, gemonteerd op meerdere platen die bevestigd zijn aan het snelle, gemakkelijke en herhaalbare QuickLoad railsysteem.

Meer informatie over 3D modelleersoftware voor opspanningen kunt u vinden op onze website.
