NB glijbussen en lineaire bussen

Referentienummers

• Bussen, kooien en zuilen
• NB
• Geleiders, Glijbussen, Lineair

Specificaties

NB Europe biedt verschillende soorten en modellen NB glijbussen en lineaire bussen aan.

Glijbus

De NB SLIDE BUSH is een lineair bewegingsmechanisme dat gebruikmaakt van de rollende beweging van kogels. Het wordt gebruikt in een breed scala aan toepassingen, zoals transportbanden, machines voor voedselverwerking en apparatuur voor de productie van halfgeleiders, omdat het een lineaire beweging met lage wrijving biedt met een eenvoudig mechanisme.

Functies
De NB SLIDE BUSH heeft een houder in een cilindrische buitenbus. Het geleidingsgedeelte van de houder is zo ontworpen en vervaardigd dat de kogel soepel kan recirculeren, waardoor een soepele lineaire beweging mogelijk wordt.

Compact mechanisme met efficiënt ruimtegebruik
De NB SLIDE BUSH maakt gebruik van een ronde as als geleiding, waardoor de ruimte effectief wordt benut en deze geschikt is voor compacte mechanismeontwerpen.

Verschillende vormen en montagemethoden
NB GLIJBUS is leverbaar in een groot aantal vormen, waaronder standaard, spelinginstelbare, open en geflensde typen, voor alle soorten toepassingen.

Kan worden geselecteerd op basis van de omgeving
NB: glijbussen zijn leverbaar in standaard- en corrosiebestendige specificaties. Gestandaardiseerde houders zijn ook leverbaar in staal, dat bestand is tegen ongunstige omstandigheden, en in geluidsarme, goedkope hars, waaruit combinaties kunnen worden geselecteerd die passen bij de bedrijfsomstandigheden.

Verenigbaarheid
Let op: glijbussen zijn volledig uitwisselbaar en kunnen in willekeurige combinaties met assen worden gebruikt.

Lage wrijving
Het overdrachtsoppervlak is nauwkeurig geslepen tot een glad oppervlak en het kleine contactoppervlak tussen de kogel en het overdrachtsoppervlak resulteert in een lagere wrijving vergeleken met andere lineaire bewegingsmechanismen.

GM-serie
Ten opzichte van het SM-type is de massa met 50 tot 30% verminderd. De kogelretoursectie is volledig van kunsthars gemaakt, wat resulteert in een stille werking. De nieuwe glijbussen voldoen aan de eisen van het low-cost tijdperk en breiden de toepassingsmogelijkheden van glijbussen uit.

Blokserie
In de blokserie zijn glijbussen in de behuizing ingebouwd en kan de blokvorm worden gekozen op basis van de installatie. Precisiebewerkte blokken verhogen de precisie van machines en apparatuur, harsblokken verlagen het gewicht en de kosten, en commerciële units verlagen de kosten en de ontwerptijd.

FIT-serie
Door de radiale speling tussen de NB-glijbus en de glij-as nauwkeurig af te stellen, kunnen de NB-glijbus en de glij-as een soepele lineaire beweging met minimale rammeling bereiken.

Meer informatie over de Glijbus kunt u vinden op onze website.

Schuifeenheid

De NB SLIDE BUSH is een lineair bewegingsmechanisme dat gebruikmaakt van de rollende beweging van kogels. Het wordt gebruikt in een breed scala aan toepassingen, zoals transportbanden, machines voor voedselverwerking en apparatuur voor de productie van halfgeleiders, omdat het een lineaire beweging met lage wrijving biedt met een eenvoudig mechanisme.

Functies

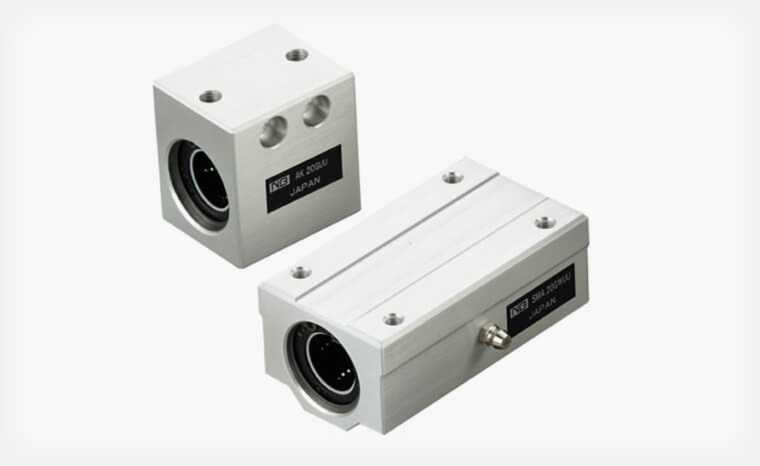

SMA・AK
Dit is de meest voorkomende schuifeenheid met een aluminium behuizing. Er is ook een W-type met twee schuifbussen verkrijgbaar.

SMJ
De SMA-vormige behuizing heeft een gleuf voor spelingaanpassing. Dit vermindert het effect van speling tussen het blok en de as wanneer een meer geavanceerde positionering vereist is.

CE/CD
Het CE/CD-type combineert een blok en een as op een voordelige draagconstructie, wat de kosten aanzienlijk verlaagt. De draagconstructie kan tot 2.000 mm en de as tot 4.500 mm worden geproduceerd, zonder verbindingen.

SMP
De behuizing is voorzien van een zelfuitlijnend mechanisme, dat te allen tijde een soepele beweging garandeert, zonder dat dit ten koste gaat van de nauwkeurigheid van het montageoppervlak.

MKB/SMD
Het SME-type is ook leverbaar in een W-type met twee glijbussen.

Meer informatie over de schuifeenheid kunt u vinden op onze website.
